用耐熱鋼制造，通水冷卻以保證機械強度。在感應器進料端設有隔磁屏7，用銅制作，通水冷卻。隔磁屏減弱感應器進料端的漏磁，防止進料機械受電磁感應。整個加熱器用鋁制罩子罩著，罩子接地。

無心熔煉爐構造

　　無心感應熔煉爐主要由電爐本體、電氣配套設備，以及相應的機械傳動和保護裝置組成。

　　無心感應熔煉爐不僅用途廣泛，而且爐子容量、供電頻率、爐體的結構方式以及熱工特點等差異很大。

　　這種爐子的特點之一是功率因數低，通常只有0．1～0．25左右。為把爐子的功率因數調整到1，需要并聯電容量大的補償電容器。

　　無心感應熔煉爐按電源頻率不同，分為高頻(50～500kI-{z)，中頻(0．15～10kt{z)和工頻爐三種。一般來說，爐子容量愈大，所用的供電頻率愈低。

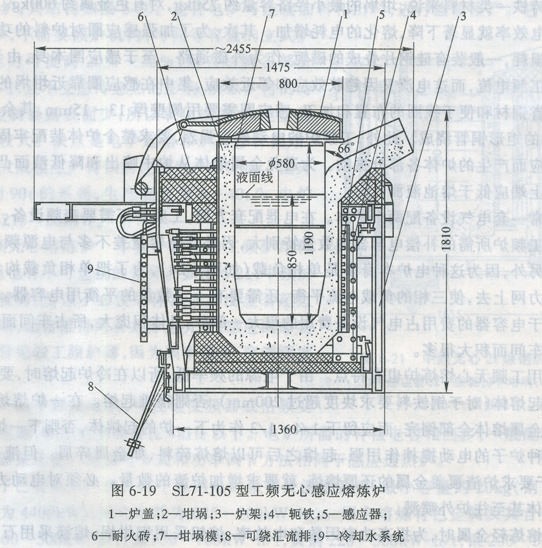

　　A工頻無心熔煉爐工頻無心熔煉爐是20世紀40年代發展的爐子，*初用于熔煉鑄鐵，后來用來熔化銅和鋁基合金。由于不需要變頻設備，因此發展迅速。圖6一19是工頻無心感應熔煉爐的爐體結構。它用于熔煉銅合金及鐵合金，額定容量1．5t，坩堝尺寸≠580mm×1190ram，熔化*高溫度1600'U，每爐熔化時間2～3h，額定功率420kW，供電容量560kV·A，電源電壓380V，頻率50Hz，爐體*大傾轉角度90。，傾轉速度2?！?。／s。爐子分成爐體、爐架、液壓傾轉系統、冷卻水系統等四個部分。

　　爐體有感應器，磁軛及爐襯三個主要部分，配以型鋼結構組成單元整體。坩堝由耐火材料打結而成，坩堝的底部及上部四周均用耐火磚與絕緣材料砌筑。感應器用異形銅管繞膩。感應器經過絕緣處理，它的內壁與爐襯之間用云母片與石棉紙圍成圓筒．作為電和熱的絕緣層。感應器的外面有幾組軛鐵，由硅鋼片疊制而成，鐵心的上下端用螺釘固定在兩個型鋼焊接成的圊箍上。爐襯緊靠著感應器內層，在熔煉鋼、灰鑄鐵和銅合金時，常用石英砂搗打爐襯。

　　爐架主要由型鋼焊接而成．分固定和轉動兩個支架，旋轉運動由用手操作的液壓傾動機構來完成。轉動爐架是一個可繞爐口旋轉的單元整體．承托爐體與爐料兩種載荷，整個架子可圍繞爐口旋轉95。。以滿足清完坩堝中液體爐料的需要。在固定爐架的傾斜型鋼上裝有一個行程開關．以防止翻爐事故。爐頂是一個砌有耐火磚的爐蓋，可以減少輻射熱損失．并且當爐子旋轉在任何角度時，它也能夠蓋好。

　　用液壓裝置傾斜爐體和啟閉爐蓋。液壓系統由油箱、油泵、壓力閥、操縱閥、傾動油缸及爐蓋油缸等液壓設備組成。操縱閥有三個位置，向前位置為傾爐，中間位置為停止，向后位置為復位。

　　冷卻水的作用是帶走感應器本身損耗所產生的熱，以及透過坩堝壁的傳導傳熱。水壓為0 2～0 3MPa，進水溫度為15～25℃。通常從感應器中排出到集水漏斗的冷卻水溫度不超過50℃。以免水中所含的鈣鎂雜質沉附在感應器鋼管的內壁上。

　　為了使感應器對爐料的功率傳遞具有一定的效率，工頻無心爐坩堝容量不能太小。就熔銅和鑄鐵一類材料來說，坩堝的*小經濟容量約750kg，對有色金屬約600kg。容量太小，爐子的電效率就顯著下降，熔化的電耗增加。其次，為了加強感應圈對爐料的功率傳遞，減少磁漏損耗，一般裝有硅鋼片疊成的碰軛，作為外磁通路。至于感應圈本身，由于其中通過強大的工頻電流．而這電流叉因趨膚效應和鄰近效應，集中在感應圈靠近坩堝的內側，因此為了節省銅材和便于線圈的布置和加工，感應圜需要用側壁厚13～15n"-m，其余三面壁薄2～4mm的矩形銅管繞成。此外，工頻爐的電動效應強烈．要求整個爐體裝配牢固，以減少因電動效應而產生的爐體各部分振動。為避免金屬熔體從爐中噴出和降低液面凸起高度，感應器的上端應低于熔池液面。

　　通常一套電氣設備配兩個爐體。在電器配套方面，工頻爐不需要變頻設備，這是一大優點。但工頻爐所需的補償電容器的數量特別大．因補償電容量差不多與電源頻率的平方成反比。另外，因為這種電爐本身多是單相負載(如圖6—24)，為了把單相負載均勻地分配到三相電力網上去。使三相的負載電流平衡，還需要有一定數量的平衡用電容器。所以，這種爐子用于電容器的費用占電氣設備費用的很大一部分，且體積龐大．所占車問面積比爐體自身所占車間面積大很多。

　　使用工頻無心熔煉爐也有特點。由于電源的頻率低，所以在冷爐起熔時，要求裝入大塊物料作起熔體(對于鋼鐵料要求塊度超過200mm)，否則很難起熔。在一爐熔煉結束后，也不宜把金屬熔體全部倒完，而應留下1一～l／3作為下一爐的起熔體，否則下一爐不易起焙。另外這種爐子的電動攪拌作用強，起熔之后可以熔煉碎料，如金屬碎屑。但液面凸起高度大．對于要求爐渣覆蓋金屬的還原熔煉，就要求增加爐渣的數量。必須對電動力加以控制，否則熔體甚至往爐外噴濺。
